ホーム » 技術紹介

 技術紹介

 エアーバッグ式止水工法

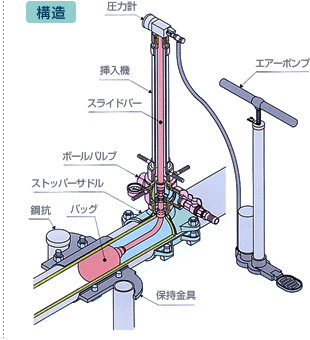

エアーバッグ式止水工法(ABS工法)は、止水する管路にサドルを取り付け穿孔した後、専用の挿入機でエアーバッグを管路内の所定の位置に挿入し、エアーバッグを膨らませ、管路の局部断水をする工法であります。



ABS工法は、シンプルな装置で、短時間で管路の局部断水が可能な工法であります。また、不断水での止水工事を、独立した工事としてではなく、一連の管路工事の一部として使用できる工法であります。

エアーバック止水工事
エアーバック止水工事
press to zoom
エアーバッグ止水工事(D200 止水状況)
エアーバッグ止水工事(D200 止水状況)
press to zoom
エアーバッグ止水工事(φ65㎜エアーバッグ止水工事)
エアーバッグ止水工事(φ65㎜エアーバッグ止水工事)
press to zoom
エアーバッグ止水工事(6吋(止水状況))
エアーバッグ止水工事(6吋(止水状況))
press to zoom
エアーバッグ止水工事(φ150(管内の状況)
エアーバッグ止水工事(φ150(管内の状況)
press to zoom
エアーバック止水工事(φ100(管内の状況)))
エアーバック止水工事(φ100(管内の状況)))
press to zoom

 給湯管凍結止水工法

配管の分岐やバルブの交換・増設などの工事を行う時、水抜きをしないで施工する場合に用いる工法です。



全館断水にすることなく、水抜き・水張りの時間を短縮して短時間での配管工事が可能です。その方法は、配管内の水を適切な位置で液体窒素や液化炭酸ガスを使って冷却・凍結させることにより配管内に氷柱を生成させ、バルブの役目をさせて止水する不分断水工法です。



【メリット】 断水範囲の縮小  工事時間の短縮  赤水発生の抑制

①(施工前)φ25㎜凍結止水工法
①(施工前)φ25㎜凍結止水工法
press to zoom
②(施工状況)φ25㎜凍結止水工法
②(施工状況)φ25㎜凍結止水工法
press to zoom
③(施工完了)φ25㎜凍結止水工法
③(施工完了)φ25㎜凍結止水工法
press to zoom
φ200㎜凍結止水工法
φ200㎜凍結止水工法
press to zoom
Φ40mm給湯管凍結止水工法
Φ40mm給湯管凍結止水工法
press to zoom
凍結φ200㎜管内状況
凍結φ200㎜管内状況
press to zoom
